Système de asséchage 380V ISO9001 de la boue 70L automatique

Description de produit

Système de asséchage de boue complète

L'asséchage centrifuge de la boue et le matériel de séchage produits par notre société, habituellement utilisé pour la boue s'épaississant et asséchant, se compose principalement de centrifugeuse de décanteur de série de LW (ou de presse à vis), de préparation complètement automatique de floculant et un système de contrôle complètement automatique complet dispositif de dosage, l'écrasement et découpeuse d'une boue, une pompe d'alimentation de boue, une pompe de dosage, un convoyeur de vis shaftless, un débitmètre, une soupape de commande et. Caractérisé par la structure avancée, configuration raisonnable, niveau élevé d'automation, opération hermétique continue, opération sûre et fiable, etc., il s'applique au traitement des eaux d'égout municipales, des eaux d'égout rurales, des eaux d'égout d'hôpital, etc. aussi bien que des divers types d'eaux d'égout industrielles.



Principe de fonctionnement de système

La boue mélangée des eaux d'égout municipales qui ont subi la sédimentation primaire et la sédimentation secondaire a normalement un contenu solide environ de 2-3%. Elle est alors asséchée et épaissi avec une centrifugeuse de décanteur (ou filtre de ceinture, presse à vis) et la boue déchargée a une teneur en eau environ de 80-85%. Plus tard, la boue entre dans l'équipement à basse température de chauffage et de déshumidification de pompe à chaleur de boue pour la déshumidification et le séchage, et la teneur en eau des baisses traitées de boue environ à 30%. Ainsi, les traitements inoffensifs de la boue, tels que l'incinération ou l'utilisation après pyrolyse, peuvent être conduits.



Portée d'application

Pendant longtemps, en raison de l'effort sur le traitement de l'eau et de l'ignorance du traitement de boue, actuellement, seulement environ 30% de la boue est sans risque débarrassé. Un grand nombre de boue humide sont transportées aléatoirement, simplement mise en décharge ou empilées. Exposé à l'air, la boue est à puanteur encline et attire des moustiques, et ne peut pas être employée comme engrais.



Les conditions du plan d'action pour la prévention et le traitement de la pollution de l'eau et d'autres droits nationaux appropriés et des règlements pour le traitement et la disposition de boue ont continué à augmenter ces dernières années. Par conséquent, la boue subira plus loin le traitement et la disposition stables et inoffensifs de ressource, et la teneur en eau de la boue pour la décharge, l'incinération, l'utilisation des terres, etc. sera inférieure à 60%.

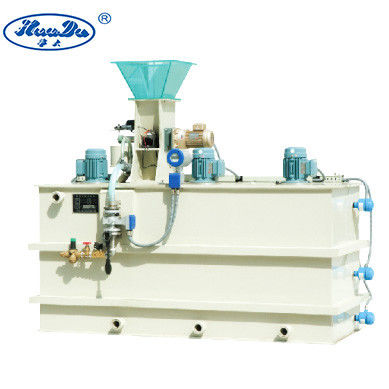

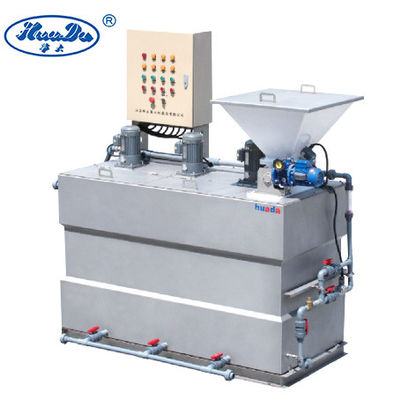

PAM Solution Automatic Dosing Device

Le dispositif de dosage automatique de solution de PAM de série de JY, principalement composé de poudre sèche automatique dosant le système, un dispositif quantitatif automatique d'injection de l'eau, un dispositif de prémouillage de vortex, un dispositif de surveillance de niveau liquide, un dispositif de agitation, des canalisations, des valves, etc., est un périphérique du système intégrant le stockage, l'alimentation, le mouillage, la dissolution et le traitement secs de poudre. Le système sous le contrôle complètement automatique peut être employé pour la série et la préparation continue de la solution de grande molécularité de polymère. Il est très utilisé dans le traitement des eaux usées, la purification d'eau potable, le traitement des eaux résiduaires industriel, la fabrication du papier, la fonte de minerai, etc.

Principe de fonctionnement

Des passages de poudre de PAM par un dispositif à haute efficacité de mouillage de vortex, est alors mélangés avec de l'eau, entièrement remué et dissous dans une solution de PAM avec une concentration de 0.1~0.5%. Plus tard, la solution est traitée et mise dans la cuve de stockage pour l'application de réserve.



La période de traitement de la solution préparée dépend de la nature de l'agent, du débit exigé du processus et du volume efficace du dispositif, et généralement, la dissolution et la période de traitement de la solution atteindront 45-60min pour assurer la dissolution et effet de la solution et le plein traitement de traitement de l'agent.

L'eau d'alimentation selon le débit réglé et en même temps, ajoutent automatiquement la poudre sèche quantitative ; mouillez la puissance dans le dispositif de prémouillage, mettez-la dans le réservoir de dissolution pour le mélange et la dissolution ; quand le niveau liquide atteint la taille de débordement, mettez-la dans le réservoir de traitement pour remuer et en traitant et en même temps, remuez la solution dans le réservoir de dissolution ; quand le niveau liquide atteint la taille de débordement, mettez-la dans la cuve de stockage pour l'application de stockage et de remplaçant ; après le traitement, quand la solution dans la cuve de stockage monte au niveau à haute contenance de liquide, employez la solution préparée de PAM. Après la première préparation, la solution d'approvisionnements de dispositif requise pour le processus tout en préparant une nouvelle solution, qui peut répondre aux besoins du fonctionnement continu de 24 heures.



Paramètres techniques de dispositif de dosage automatique de solution de série de JY

Articles	Modèle
	JY500	JY1000	JY1500	JY2500	JY4000	JY6000
Volume efficace (m3)	1030	1160	1570	2640	4500	6500
Dosage du volume de chambre (L)	70	70	70	70	70	70
Dosant la puissance de moteur (kilowatts)	0,18	0,18	0,18	0,18	0,18	0,18
Capacité de préparation (l/h)	500	1000	1500	2500	4000	6000
Proportionnant la concentration (%)	1-3	1-3	1-3	1-3	1-3	1-3
Pression d'admission de l'eau (MPA)	0,3	0,3	0,3	0,3	0,3	0,3
Débit d'admission de l'eau (m3/h)	0-3	0-3	0-3	0-4	0-4	0-4
Dosage maximum (kg/h heures)	0.85-3.6	0.85-3.6	1.7-7.2	2.5-9	3.4-14.4	4.5-20
Matériel de réservoir	304	304	304	304	304	304
Alimentation d'énergie (V)	380v/50hz	380v/50hz	380v/50hz	380v/50hz	380v/50hz	380v/50hz
Poids (kilogrammes)	400	420	500	600	750	880
Dimension (millimètres)	2000*1000*1830	2200*1000*1830	2200*1200*2150	2600*1450*2150	3000*1500*2200	4000*1750*2500



Note : Le dosage maximum se rapporte au dosage par heure au minimum - vitesse maximale de la spirale de dosage de poudre sèche sous les lieux du plein traitement.



Dans l'opération réelle, la vitesse de la spirale de dosage peut être ajustée selon les conditions de concentration d'ajuster le dosage sec de poudre ; la pression d'eau d'admission (débit) peut être ajustée pour répondre aux conditions de concentration de préparation et à des exigences de sortie.



Aux occasions spéciales, la conception peut être changée pour augmenter le dosage de la poudre sèche par temps d'unité. Pour augmenter le dosage par heure, proposez svp une telle demande tout en passant la commande.

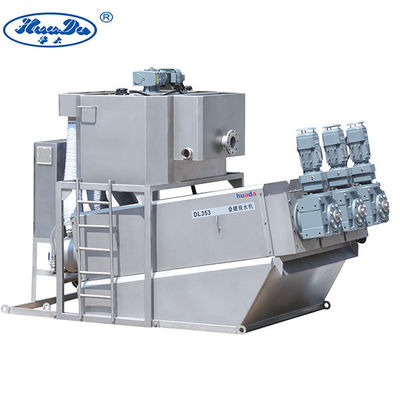

Système de asséchage de boue – presse à vis

Portée d'application

La presse à vis est très utilisée pour la boue asséchant dans de telles industries en tant qu'eaux d'égout, nourriture, boisson, abattage et multiplication, impression et teinture, fabrication du papier, cuir et pharmaceutiques municipaux.



Principe de structure et de fonctionnement

L'unité de séparation de la presse à vis se compose d'anneau de réparation et d'anneau de flottement qui sont empilés sur l'un l'autre avec un petit espace dans l'intervalle. L'axe en spirale traverse lui et tourne pour conduire l'anneau de flottement pour se déplacer circonférentiellement. L'eau dans le pâté de sable floculé est filtrée à l'aide de l'espace entre l'anneau de réparation et l'anneau de flottement, et l'anneau de flottement se déplace circonférentiellement pour empêcher le blocage. L'espace entre l'anneau de réparation et l'anneau de flottement devient plus petit le long de la direction du débouché de gâteau de la zone d'épaississement à la zone de asséchage, et l'asséchage obligatoire est réalisé sous la contre-pression constituée par la plaque de pression arrière du débouché de boue.



La boue est envoyée par la pompe de transfert de boue à l'admission de boue, et le floculant est dosé et envoyé au réservoir de mélange de floculation, où la boue est entièrement remuée avec le floculant et floculée. Après avoir été floculé dans de grands floccules, la boue entre dans l'unité en spirale de séparation de l'admission en spirale de boue. Les floccules dans l'unité en spirale de séparation sont sous la gravité s'épaississant tout en se déplaçant vers la zone de asséchage sous l'action de la spirale. L'écart entre l'anneau de flottement et l'anneau de réparation dans la zone de asséchage est réduit, et la boue est encore pressurisée et asséchée sous l'action de la plaque de pression arrière, et est déchargée du débouché de boue comme gâteau.



Paramètres techniques

Articles	Modèle
	DL201	DL351	DL352	DL353
Puissance de moteur de l'unité de déshydratation (kilowatts)	0,25	1,1	2,2	3,3
Puissance de moteur du mélangeur de floculation (kilowatts)	0,55	1,1	1,1	1,1
Capacité de traitement (kilogramme DS/H)	40-60	100-150	200-300	300-450
Alimentation d'énergie (v)	380V, 50hz	380V, 50hz	380V, 50hz	380V, 50hz
Poids de machine (kilogrammes)	580	1340	2080	2820
Dimension (millimètres)	2700*1000*1850	3115*850*2175	3115*1215*2175	3115*1700*2175



Asséchage de boue de LW - centrifugeuse consacrée de décanteur



La centrifugeuse se compose de cuvette tournant à la grande vitesse, un rouleau qui fonctionne dans la même direction que la cuvette et a une certaine différence de vitesse, aussi bien qu'un différentiel, une base, une alimentation et un système d'évacuation, etc. La boue et le floculant entrent dans la cuvette après avoir été mélangé dans une chambre de alimentation particulièrement conçue. Sous l'action de la force centrifuge, les particules floculées sont rapidement séparées et déposées dans la zone de sédimentation, et le liquide clarifié est déchargé par le trou de débordement à l'extrémité de la cuvette. Les solides déposés, après avoir été serré et asséché par la cloison du BD, est poussés par le convoyeur de rouleau à la section de séchage de la cuvette pour davantage de compression, et puis déchargés par le débouché de scories. La période de asséchage des solides dans la cuvette peut être commandée en ajustant la vitesse différentielle entre le rouleau et la cuvette.



système intégré de asséchage Dérapage-monté de boue

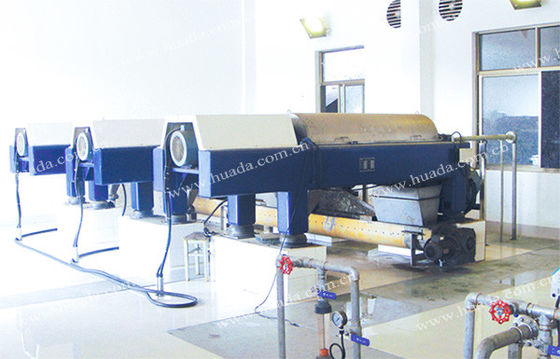

Application de centrifugeuse de décanteur de série de LW à l'usine d'eaux d'égout



Caractéristiques principales

• Vitesse de cuvette : La cuvette est conçue avec le facteur de séparation à grande vitesse et grand, qui peut effectivement clarifier les particules minuscules avec la taille ≥5μm.
• rapport de Longueur-diamètre : Le rapport efficace réel de longueur-diamètre de la cuvette est ≥4, et la distance de sédimentation est longue, qui augmente la période de clarification et d'asséchage de la boue dans la cuvette.
• Cloison du BD : Il y a une cloison circulaire entre la section de sédimentation de rouleau et la section de séchage, qui serre la boue dans la section de arrangement dans la section de séchage, de sorte que la teneur en eau de la boue soit inférieure ; en attendant, il a découpé la connexion entre la boue et le liquide clarifié. La profondeur de la piscine liquide peut être plus grande que le débouché de scories, et plus la piscine liquide profonde est et plus le processus dure, plus l'effet de clarification est meilleur.



Paramètres techniques

Articles	Modèle
	LW355*1460	LW450*1800	LW530*2120	LW650*2800
Diamètre de cuvette (millimètres)	350	450	530	650
Vitesse de cuvette (r/min)	4000	3200	2800	2500
Facteur de séparation	3100	2580	2300	2270
Capacité de traitement (m3/h)	8-15	20-35	30-50	40-70
Puissance de moteur principal (kilowatts)	22	30	55	70



Système de contrôle électrique

• Le PLC (contrôleur programmable) est utilisé dans le système de contrôle de l'équipement de asséchage de boue pour l'opération complètement automatique ou manuelle, la surveillance d'opération, l'alarme de défaut et la protection de verrouillage, etc. de la préparation centrifuge de floculant et etc. dispositif de dosage, découpeuse, pompe d'alimentation, compteur de débit.
• Des fonctions opération de début et de fin, automatique/manuelle du système, de séparation, de nettoyage et d'arrêt peuvent être effectuées selon des programmes préréglés et des arrangements personnalisés ;
• Il peut automatiquement ajuster le volume d'alimentation avec le couple constant ;
• Il peut automatiquement augmenter ou diminuer la vitesse différentielle pour empêcher le matériel bloquant selon les changements du couple de poussée ;
• Le système différentiel hydraulique ajuste automatiquement la vitesse différentielle selon le changement de pression du système hydraulique d'entraînement pour commander la vitesse différentielle ;
• Il proportionne automatiquement la concentration de préparation de floculant selon la concentration prédéterminée, et a la fonction du dosage quantitatif continu et stable ;
• Un écran tactile de grande taille de couleur est disponible pour l'opération et il peut montrer les paramètres fonctionnants de l'équipement en temps réel.



Écrasement et découpeuse

Cette machine est principalement utilisée pour heurter de grands morceaux de bois, de textiles, de plastiques, de caoutchouc, d'os, de cuir, de verre, etc. dans la boue (avec un contenu solide de ≤5) de sorte que les pompes d'alimentation, les centrifugeuses et les instruments dans le système en aval puissent fonctionner normalement. Elle est décrite par capacité élevée de traitement, consommation basse d'énergie, longue durée de vie, etc.



Pompe monovis

La pompe est une pompe de transfert de déplacement positif, dont la vis avec la grande avance, la grande profondeur de dent et le petit diamètre intérieur en spirale pousse le milieu donné de l'extrémité d'aspiration à l'extrémité de décharge le long de la direction axiale. Fait des matériaux fortement résistants à l'usure, elle est principalement employée pour le transfert de la boue avec un contenu solide de 0.2~5% et des floculants, et son débit de décharge peut être ajusté par un convertisseur de fréquence.



Convoyeur de vis de Shaftless

Le convoyeur de vis shaftless de LS se compose principalement de dispositif d'entraînement, de lames en spirale shaftless, de plat résistant à l'usure remplaçable en U de revêtement et de support. Il est principalement employé pour transporter le gâteau asséché de la vidange de la centrifugeuse à la cour extérieure de stockage ou au véhicule de transport. Le travail entier est effectué dans un état hermétique pour maintenir l'environnement propre.



Déschlammez le séchage à basse température de pompe à chaleur - système intégré de SDDR

Le chauffage de pompe à chaleur de boue de SDDR et l'équipement à basse température de déshumidification est déschlamment l'équipement de asséchage profond, qui peut effectivement traiter la boue avec une teneur en eau de 85% ou inférieur à un minimum de 10%. Il est très utilisé dans le traitement de la boue municipale, la boue industrielle et les déchets solides, les déchets dangereux et d'autres boues.



Principe de fonctionnement

Injectez l'air sec dans la chambre de séchage hermétique, et sortez l'humidité dans la boue par l'échange d'humidité, puis employez le vaporisateur pour condenser et enlever l'humidité dans le ciel, et en même temps, tirer profit du principe de pompe à chaleur pour récupérer la chaleur latente de la condensation d'humidité, l'employer pour chauffer l'air sec et souffler l'air de nouveau dans la chambre de séchage. Puisque la technologie de récupération de chaleur est adoptée, aucune chaleur résiduelle n'est émise en mode de séchage hermétique.



Avantages techniques

Conception modulaire

la conception Dérapage-montée ou montée sur véhicule le rend inutile pour conduire la construction sur place d'assemblée

La pompe et la fan à chaleur sont intégrées, évitant la pollution, facile à démonter et se réunir

Le module de traitement de gaz de queue est intégré, ainsi aucun dérapage distinct n'est exigé



Qui respecte l'environnement

Il n'y a aucune addition chimique, ainsi la disposition suivante de la boue n'est pas affectée

L'équipement fonctionne d'une façon hermétique à la basse température, et l'air chaud est réutilisé et réutilisé, qui est favorable à l'environnement

Le dispositif de traitement de gaz de queue est sélectivement assemblé au port solide de décharge, empêchant la mauvaise odeur au site de séchage

Nouvel ODP=0 réfrigérant, valeur de GWP est extrêmement - bas, fonctionnant bruit <55 decibels="">



Économies d'énergie

Le taux de récupération de l'énergie est proche de 100%, et la boue 2.5~4.2kg peut être asséchée avec juste 1 kilowatt-heure de l'électricité

L'équipement peut être adapté aux besoins du client selon les besoins des clients de fournir la meilleure solution pour des économies d'énergie et la réduction de consommation



Fiabilité

L'équipement fonctionne à vitesse réduite et emploie les matériaux anticorrosion

La surveillance terminale mobile de l'équipement peut être réalisée avec juste une clé

Il a le logiciel plaçant la protection, la prévision d'échec, la détection précoce et les fonctions d'arrêt
